Analog communication Trainer

Telecommunication Didactic Trainer

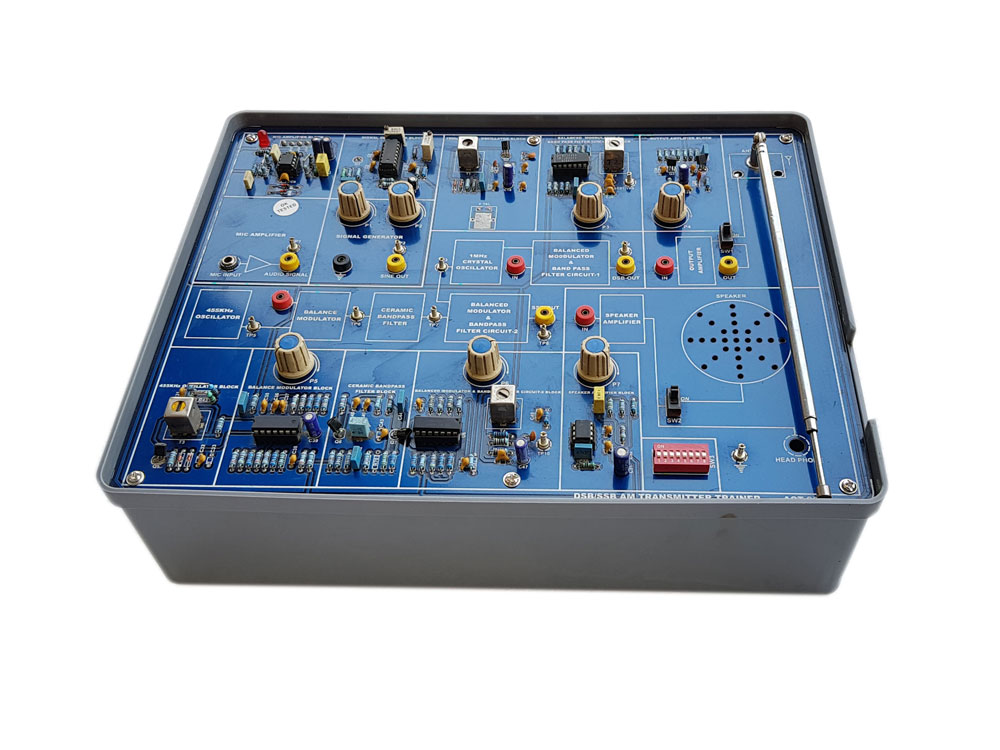

DSB/SSB AM TRANSMITTER KIT

ACT-08
  • Internal 300Hz to 3.4KHz Sine wave generator
  • 2 Nos. of Balanced Modulator with band pass filter (1MHz) & 1 No. of balanced modulator (455KHz)
  • Ceramic band pass filter, Carrier Frequency of 1MHz
  • Audio output amplifier with speaker
  • Transmitting output using Telescopic Antenna or directly using Cord to Receiver.

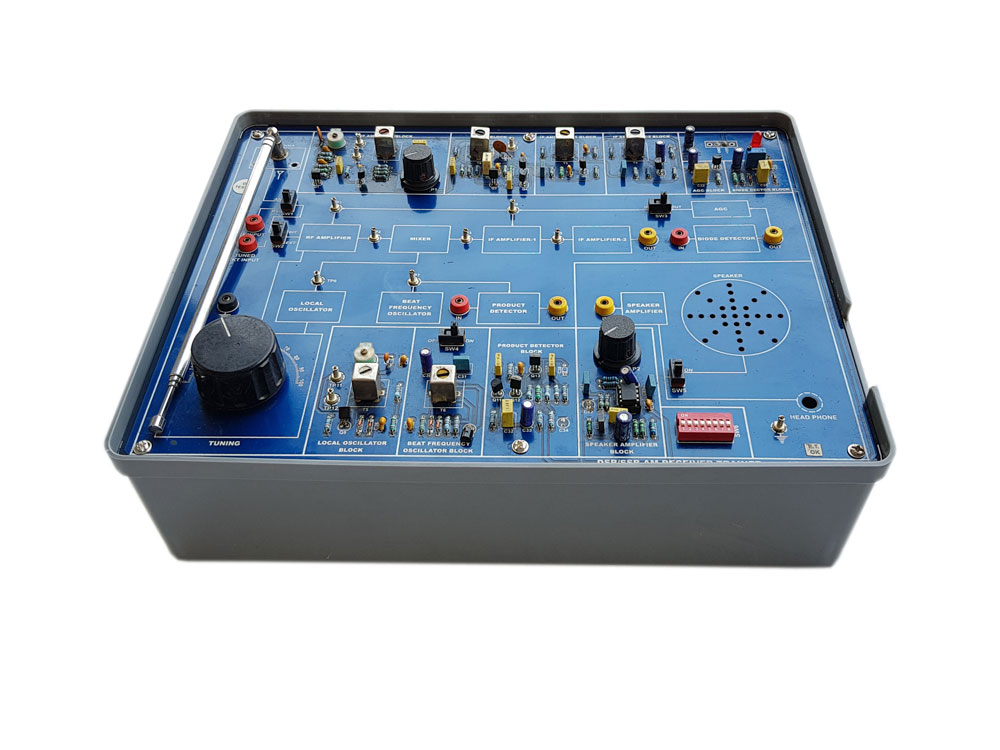

DSB/SSB AM RECEIVER KIT

ACT-09
  • Frequency range of 525 to 1625 KHz.
  • Receiver CKT consist of RF Amplifier, Mixer, Local Oscillator, and BFO, IF amplifier-1, IF amplifier-2.
  • Diode detector for DSB & Product detector for SSB.
  • Audio output amplifier with Speaker
  • Receiving Input using Telescopic Antenna or Directly using Cord from Transmitter

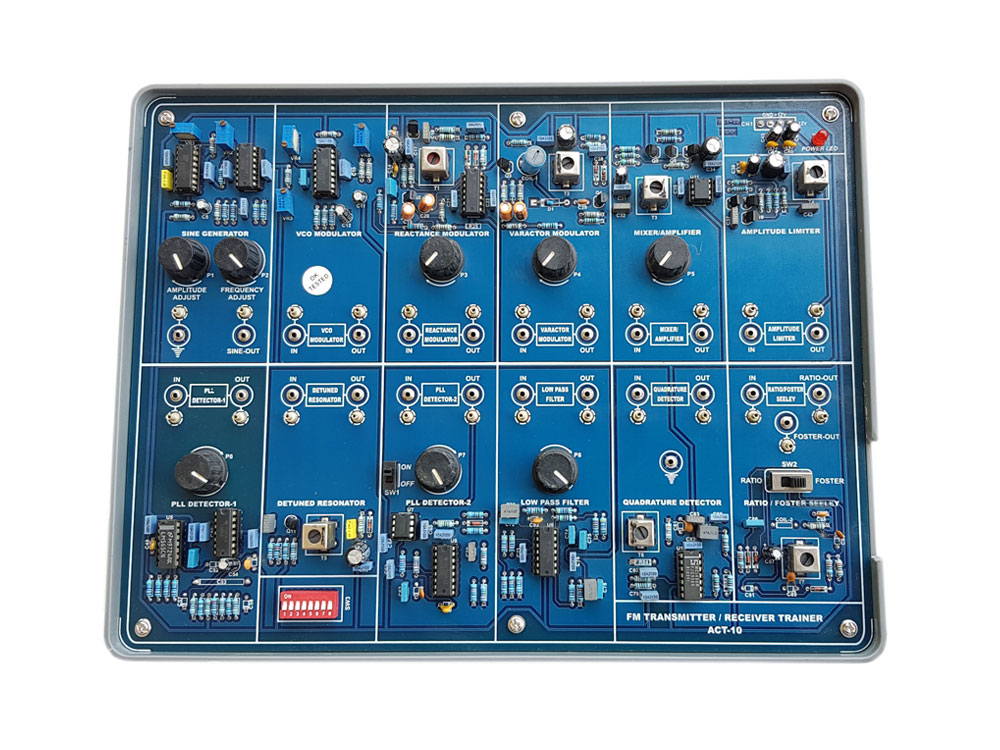

FM Transmitter & Receiver Kit

ACT-10
  • Internal 300Hz to 3.4KHz Sine wave generator
  • FM Modulation using VCO Modulator, Reactance Modulator & Varactor Modulator.
  • Transmitter Frequency to 455 KHz.
  • FM Demodulator using Detuned Resonant detector, Quadrature detector, Fooster Seeley detector, Ratio detector & PLL detector-1, PLL detector-2.
  • Low Pass filter with cut off frequency of 3.4 KHz.

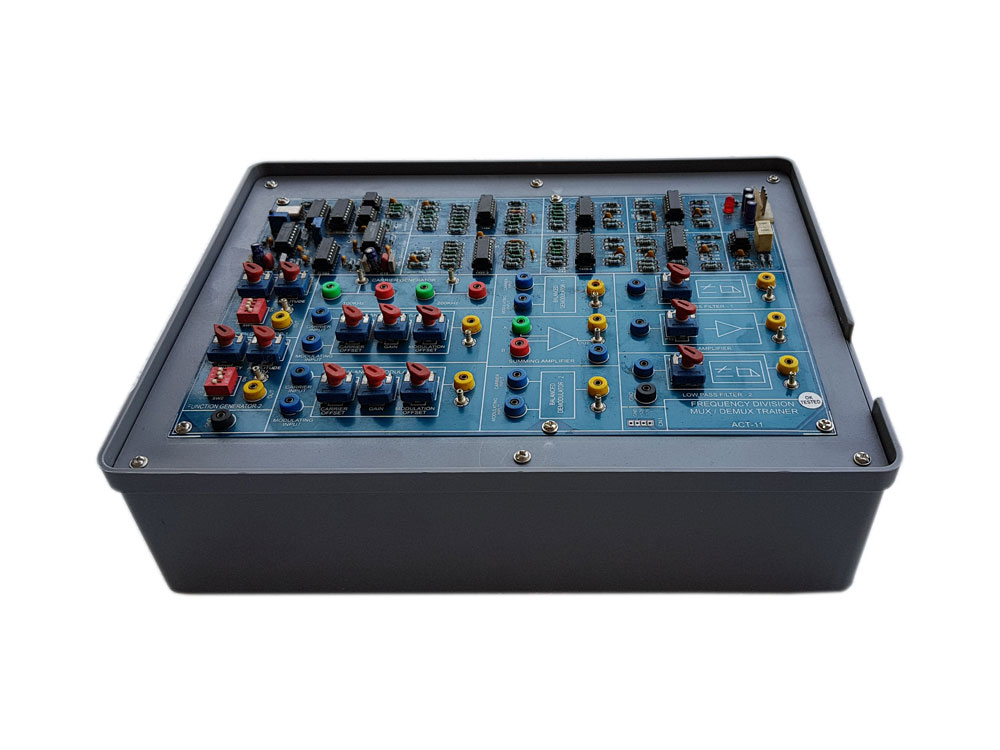

Frequency Division Mux / De-Mux Kit

ACT-11
  • Two Nos. of Sine Wave generators provided from 200Hz to 10Khz
  • Fixed Carrier Sine Wave Generators of 100 KHz and 200 KHz.
  • On-board features Two Nos. of DSB-SC Modulator & Two Nos. of Balanced De-modulator
  • On board Summing Amplifier & AC Amplifier Provided
  • Two 2nd order Butterworth Low pass filter with cut off frequency of 10 KHz.

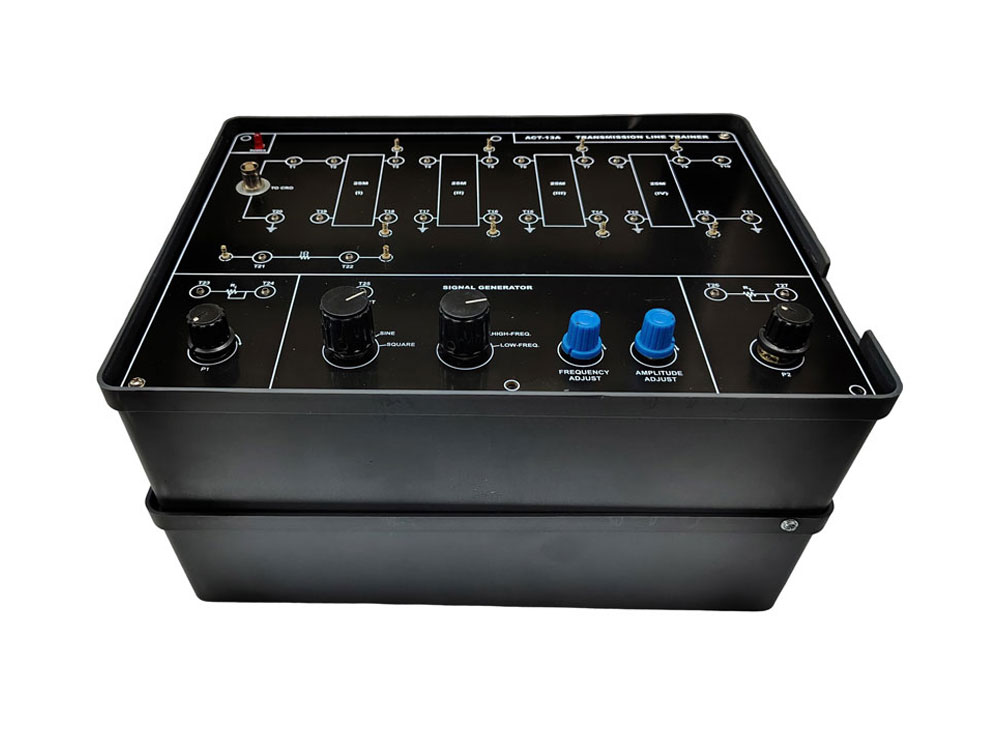

Transmission Line Trainer Kit

ACT-13
  • On Board Synchronized Sine waveform output ranging from 4 KHz to 4 MHZ.
  • On board 10 KHz square wave generator
  • Coaxial cables are used as Transmission Lines.
  • Four Nos. of 25 meter each totaling 100 meter cables.
  • Impedance Matching Resistance of 0 to 100 ohms.
  • Two Nos. of Impedance Matching Resistance provided.

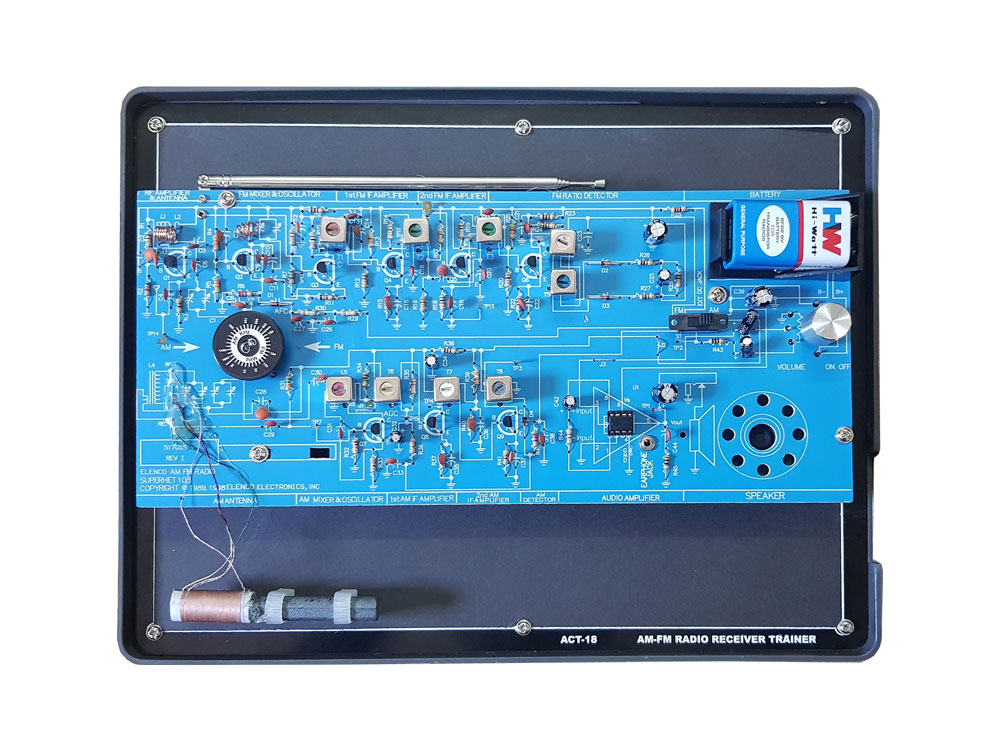

AM/FM RADIO TRAINER KIT

ACT-18
  • AM Detector Circuit, AM If Circuit, AM Amplifier Circuit.
  • AM Mixer and Oscillator Circuit.
  • FM Detector Circuit. First FM IF AMPLIFIER Circuit, Second FM iF AMPLIFIER Circuit.
  • FM Radio Frequency Stages. AM Radio Section.
  • Power output 8Ω 14W Speaker.
